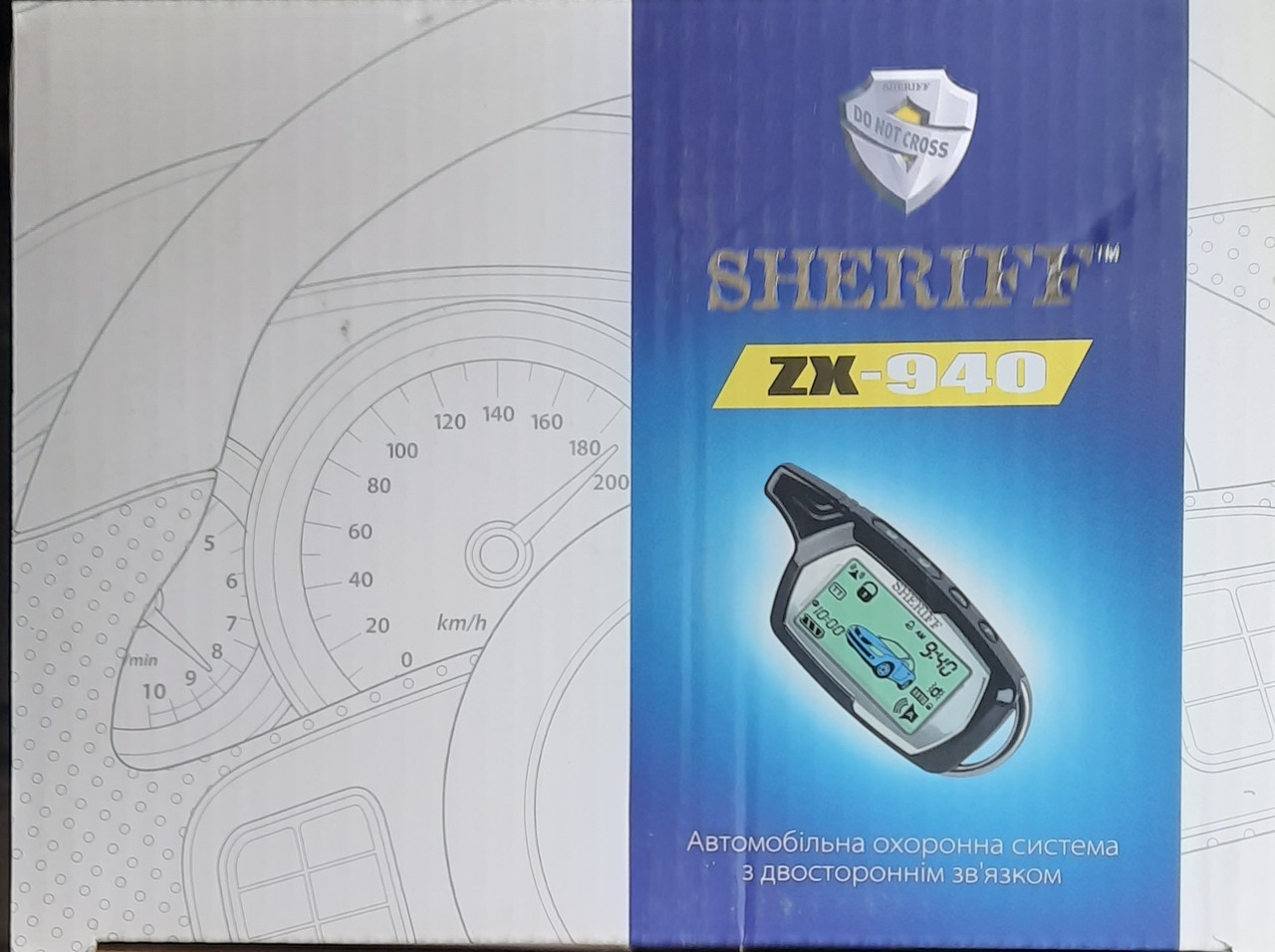

Сигналізація двостороння Sheriff ZX-940

Sheriff ZX-940 - автомобільна охоронна система з двостороннім зв'язком і динамічним кодом CFMII, п'ятьма сервісними каналами, інтерактивним LCD-пейджером, системами пасивного та активного захисту від угону і захоплення автомобіля з підтримкою зовнішніх систем автозапуску.

Забезпечує управління віддаленим цифровим реле блокування R350, функцією безпечного послідовного відкривання водійських і пасажирських дверей автомобіля, управлінням входами екстреного включення блокувань і Anti-Hi-Jack.

Дозволяє контролювати температуру і напругу бортової ланцюги автомобіля на брелоку. Має три режими керування світловою індикацією системи. Дальність роботи системи брелок-пейджер — машина до 900 м, машина — брелок до 2 км.

Основні функції системи Sheriff ZX-940.

Охорона:

• Динамічний код CFMII.
• Пасивна/активна постановка системи на охорону.
• Дистанційне включення/вимикання функції пасивної постановки системи на охорону.
• Роздільне управління режимами включення/вимикання охорони.
• Можливість зняття з охорони в два етапи (AV-функція), а також, відключення протирозбійною картою LDT-920(S).
• Функція пасивного іммобілайзера з можливістю роботи з протирозбійною карткою LDT-920(S) і зовнішнім датчиком переміщень.
• Програмований персональний код відключення і управління системою.
• Вбудоване потужнострумової НЗ-реле блокування (турботаймер) 25 А.
• Охорона при запущеному двигуні (функція «Any Stop»).
• Можливість ручної постановки системи в режим повної охорони в будь-який час за допомогою кнопки «Valet», навіть за відсутності ключа запалювання.
• Дистанційне керування функцією паніка у всіх режимах.
• Охорона периметра, капота, багажника, після натискання педалі «Стоп», щодо включення запалювання, початку руху автомобіля (при використанні датчика швидкості автомобіля), зон попередження та основних зон (незалежно) двох датчиків (два роз'єми для підключення датчиків).
• Негайне включення тривожної сигналізації при відключенні/включенні живлення системи в режимі «Охорона».
• Екстрений виклик кнопкою «Call» із салону автомобіля.

Блокування:

• Два ланцюги додаткових блокувань (НЗ, НР) (потрібна установка додаткових реле).
• Управління кодовим реле блокування R350 (додаткова опція, в комплект не входить).
• Зовнішній вхід екстреного включення блокувань в будь-якому режимі системи.

Режим антипограбування («Anti-Hi-Jack»):

• Дистанційне включення режиму за допомогою брелоків (функція F23).
• Автоматичне включення при включенні запалювання або спрацьовування кінцевих вимикачів DOOR(+), DOOR(-), STOP(+) (функція F26).
• Автоматичне включення при початку руху автомобіля по входу датчика швидкості автомобіля (функція F24).
• Автоматичне включення при початку руху автомобіля (Sensor2 TMS-207) при включеному запалюванні (функція F25).
• Зовнішній вхід екстреного включення функції «Anti-Hi-Jack» в будь-якому режимі системи. Активування входу «Anti-Hi-Jack» при вимкненому запаленні автоматично запускає «Anti-Hi-Jack» при подальшому включенні запалювання.

Режим активного захисту (протирозбійна картка LDT920(S), опція, в комплект не входить):

• Три режими роботи активного захисту від угону і захоплення автомобіля.
• Режим додаткової перевірки присутності картки із затримкою.

​Режими роботи:

• Режим беззвучного контролю зв'язку (ручний режим), перевірка, оновлення стану LCD-екрану.
• Програмована затримка очікування готовності кінцевиків дверей при постановці системи на охорону: 5/35/60 сек.
• Безшумна постановка і зняття системи з охорони, дистанційне включення/вимикання.
• Обмежений час режиму тривоги.
• Обхід зони несправності.
• Пам'ять спрацьовувань.
• Пам'ять станів «Valet», «Disarm» («Знято з охорони), «Triggers» (стан входів охорони) при відключенні живлення системи.
• Функція відключення «помилкових» спрацьовувань системи.
• Функція контролю на брелоку-передавачі режиму включення запалювання автомобіля в будь-якому стані системи

Управління центральним замком:

• Вбудований універсальний силовий вихід управління замками дверей.
• Автоматичне безпечне блокування дверей при включенні запалювання, після натискання педалі «Стоп», за сигналом зовнішнього датчика швидкості або датчика руху (функція F15).
• Безпечне послідовне відкривання водійських і пасажирських дверей автомобіля (функція додаткових каналів CH3, CH5) (функції F29.1, F31.2).

«Valet»:

• Дистанційне включення/вимикання режиму «Valet» — тимчасового відключення системи (сервісне обслуговування).
• Звукове нагадування режиму «Valet».
• Управління центральним замком автомобіля в режимі Valet і при працюючому двигуні.

Сирена:

• Дистанційне керування каналом сирени в режимі охорони (відключення/включення — нічний режим).
• Довготривале підтверджують відключення сигналів сирени при постановці/знятті системи з охорони
• Вимкнення сигналу сирени при тривозі, повне вимкнення звукового сигналу тривоги або затримка включення сирени на 10 сек. при тривозі.

Датчики:

• Два роз'єми для підключення дворівневих датчиків (удару, об'єму, переміщень).
• Тимчасове відключення датчика удару при постановці на охорону.
• Програмована затримка включення датчика удару при постановці на охорону 5-180 сек.
• Використання входу додаткового датчика для керування автоматичним замиканням дверей при початку руху (при використанні датчика руху TMS-207) (функція F15.4).
• Використання входу додаткового датчика для керування автоматичним включенням пасивного блокування двигуна (при використанні датчика руху TMS-207) (функція F22.4).
• Використання входу додаткового датчика для керування автоматичним включенням функції «Anti-Hi-Jack» (антіограбленія) при використанні датчика руху TMS-207 (функція F25).

«Комфорт»:

• Управління штатним модулем «Комфорт» автомобіля для блокування дверей, закриття вікон, люка — імпульс програмованої тривалості 10/15/30 сек (функція F14).
• Пошук автомобіля на паркінгу.

Сервіс-управління:

• Дистанційний контроль стану системи з перевіркою бортового напруги і температури.
• Імпульсне керування зовнішніми пристроями запуску двигуна F31.3.
• Відключення зовнішнього пристрою запуску двигуна при постановці системи на охорону брелоком-передавачем F31.3.
• Вибір типу світлової індикації працюючого двигуна — постійний світло, миготливий світло.
• Програмування тривалості вихідних сервіс-імпульсів для каналів СН2, СН3, СН4, CH5.
• Програмування затримки включення каналів СН2, СН3, СН4.
• Три режими керування світловою індикацією системи з можливістю управління штатними системами аварійної сигналізації автомобіля.

Додаткові функції:

• Вбудоване реле управління габаритними вогнями.
• Годинник-будильник.
• Режим «Save» — управління економією живлення брелока двостороннього зв'язку.
• Три програмованих канали управління сервісними пристроями автомобіля (сервіс-імпульси, тригер-канали, таймер-канали, керування склопідйомниками, вихід ввічливій підсвічування і т. д.).
• Два дистанційно керованих каналу сервісними пристроями з програмованою логікою.
• Дистанційне керування функцією «Турботаймер» з брелока-передавача (включення/вимикання, вибір часу роботи).

Основні технічні характеристики.
Напруга живлення: 9-15 В
Струм споживання в режимі охорони 20 мА
Робочий діапазон температур: від-40° до +85°С
Радіус дії брелоків (при відсутності радіоперешкод):
п'ятикнопковий брелок двостороннього зв'язку: до 900 м
чотирикнопковий: до 70 м
Дальність передачі сигналу екстреного виклику: до 2000 м
Тип коду брелоків: динамічний CFM II
Робоча частота: 433,92 МГц
